汽車線束設計原則

　　汽車線束是汽車電路的網絡主體，沒有線束也就不存在汽車電路。隨著人們對汽車的安全性、舒適性、經濟性和排放性要求的提高，汽車上的電器配置、功能也越來越多，所以連接各個電器件的線束也越來越復雜，成為當代汽車故障的多發環節，也因此在汽車設計和生產制造中受到越來越多的關注。如何提高汽車線束的綜合性能成為關注的焦點，增加與汽車主機廠聯合進行前期開發已成為必然的趨勢。

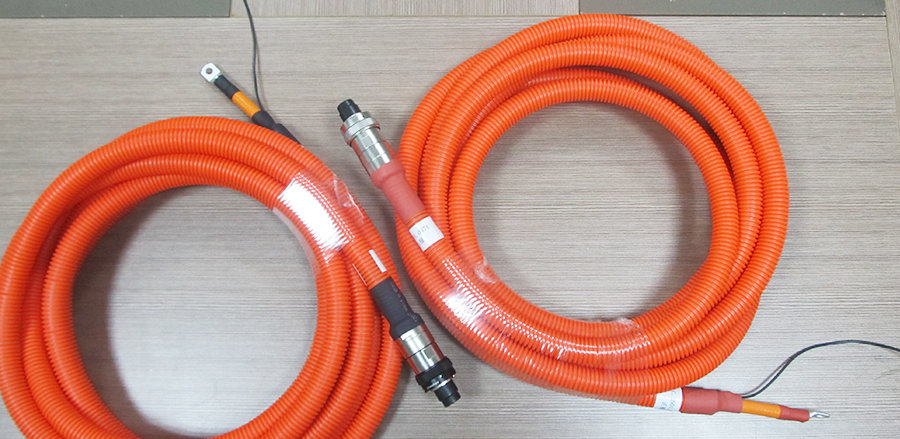

　　汽車線束在整車中的作用是將電氣系統的電源信號或數據信號進行傳遞或交換，實現電氣系統的功能及要求。

　　汽車線束的設計流程和制造流程

　?。?）由電氣布置工程師提供整車電氣系統的功能，電氣負荷及相關的特殊要求。電器件的狀態、安裝位置、線束與電器件對接的形式。

　　（2）根據電氣功能及要求，繪制整車電氣原理圖及線路圖。

　?。?）根據電氣原理圈對每個電氣子系統及回路進行能源分配，其中包括電源的搭鐵線，以及接地點的分配。

　?。?）根據各子系統電氣件的分布情況，確定線束的布線形式，每根線束連接的電器件及在汽車上的走向；確定汽車線束的外保護形式及過孔的保護；根據電氣負荷確定熔斷器或斷路器；再色；根據電器件本身的接插件確定線束上與其對接的端子和護套的型號。
